Évolutif
Commence petit. Agrandis plus tard.
102030405060708090kWh
1 tour, 1 module de batterie1 tour, 2 modules de batterie1 tour, 3 modules de batterie2 tours, 4 modules de batterie2 tours, 5 modules de batterie2 tours, 6 modules de batterie3 tours, 7 modules de batterie3 tours, 8 modules de batterie3 tours, 9 modules de batterie
Capacité en kWh
Continue à faire défiler ou touche une capacité.
Le stockage s’agrandit par paliers de 10 kWh. Une tour accueille jusqu’à trois modules de batterie. Avec trois tours complètes, tu arrives à 90 kWh.
Modulaire
Tout dans une seule tour. Modulaire et extensible.
Onduleur, boîtier de distribution et jusqu’à trois modules de batterie s’empilent les uns sur les autres. Si ta maison a besoin de plus de stockage plus tard, on ajoute un module.
Design
Beau sous tous les angles.
Continue à faire défiler et il fait un tour complet sur lui-même.
Équipement
Plus riche qu’il n’y paraît.
Le niveau de charge d’un coup d’œil
20 segments de 5 % chacun indiquent l’état de charge de la batterie ou la puissance actuelle. Le symbole en bas indique lequel des deux affichages est actif.
Prêt pour la tour suivante
À gauche et à droite du boîtier de distribution se trouvent les raccordements de puissance et de communication pour d’autres tours de batteries.
Chaque état visible immédiatement
Cinq voyants sur le boîtier de distribution signalent l’état de charge, les alarmes, le fonctionnement, la charge et la décharge. L’interrupteur marche/arrêt se trouve juste à côté.
Enfiché, pas câblé
Chaque module de batterie stocke 10 kWh. Une tour accueille jusqu’à trois modules, reliés par des connecteurs en haut et en bas.
Tous les raccordements derrière une porte verrouillable
À droite de l’onduleur, derrière une porte verrouillable, se trouvent l’interrupteur PV et les raccordements pour trois chaînes de modules sur deux trackers MPP, pour le réseau, l’alimentation de secours et le générateur. S’y ajoutent les raccordements pour le Wi-Fi, le compteur et la communication.
Isolé en toute sécurité d’un seul geste
Le sectionneur DC se trouve à droite du boîtier de distribution. Il isole du système les batteries de la tour.
Alimentation de secours
Ton circuit de secours continue de fonctionner.
≤ 10 msTemps de basculement en mode secours
En cas de coupure du réseau, le système bascule en mode secours en 10 ms maximum et alimente ton circuit de secours.
Circuit de secours ou toute la maison ?
Circuit de secours
Des circuits sélectionnés. Le système bascule automatiquement en 10 ms maximum, sans que tu aies à intervenir. Les appareils de ton circuit de secours continuent de fonctionner, jusqu’à 10 kW.
Toute la maison
Avec un inverseur de source, tu bascules manuellement toute la maison sur le système de stockage. Tous les circuits fonctionnent alors, tant que l’ensemble ne dépasse pas 10 kW.
Installation
Cave, garage ou mur extérieur.
Le système de stockage repose au sol et se fixe au mur en haut. Dans un garage, il doit rester à distance de tout ce qui est inflammable. À l’extérieur, il lui faut un emplacement à l’abri du soleil direct.
Étanche à la poussière et protégé contre les jets d’eau puissants.
Avec batteries, le système fonctionne dans cette plage de températures.
Beaucoup de puissance. À peine audible.
Onduleur, triphasé
rendement maximal du PV vers le réseau
Temps de basculement en mode secours
Niveau sonore à 1 m de distance
Contenu de la livraison
Ces composants sont inclus dans ce système.
-

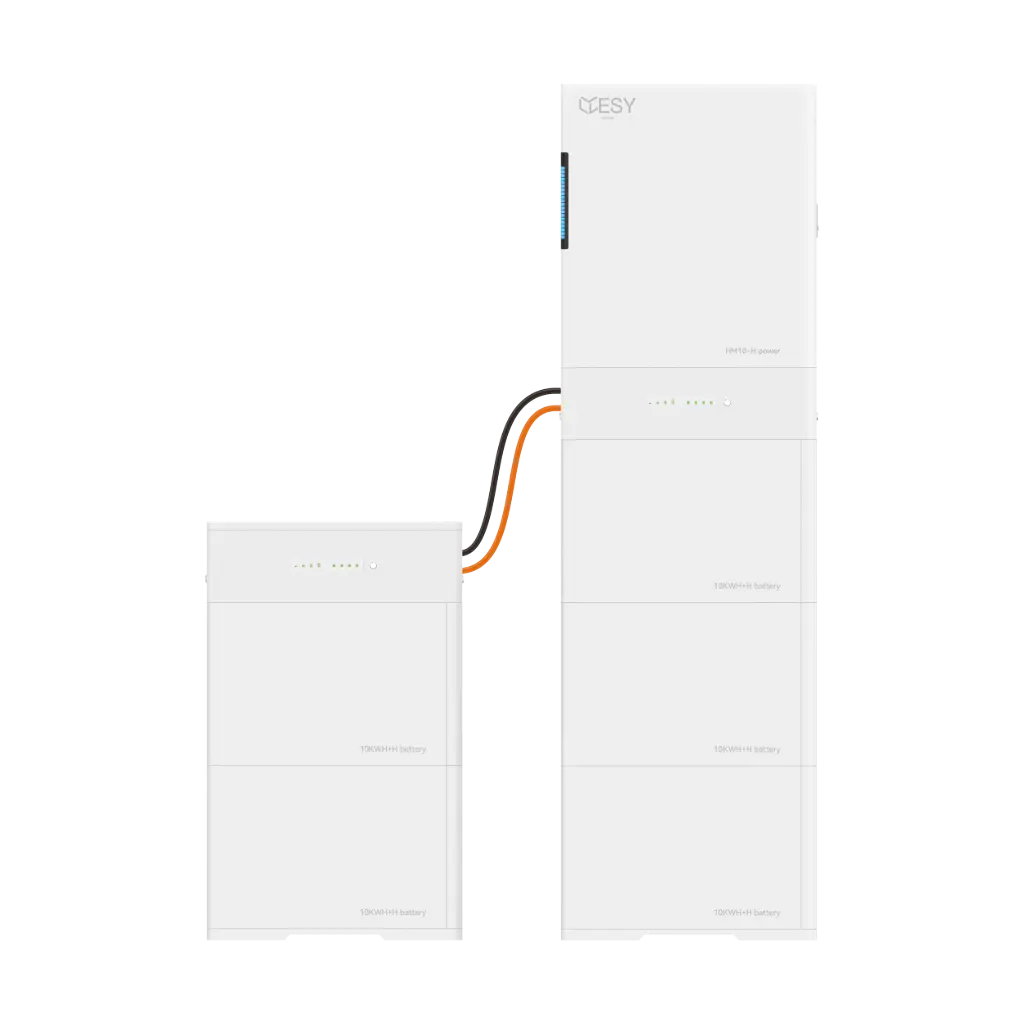

1 × Onduleur photovoltaïque HM10-H, triphasé, avec accessoires
-
5 × Module de batterie HV 10 kWh pour les systèmes HM10-H, HM15 et HM20
-
2 × Boîte de distribution pour systèmes HM10-H, HM15 et HM20
-
1 × Couvercle de boîte de distribution pour systèmes HM10-H, HM15 et HM20
-
2 × Plaque de montage au sol pour systèmes HM10-H, HM15 et HM20
-
1 × Kit de câbles de connexion pour systèmes HM10-H, HM15 et HM20
-
-
incl. Matériel de montage
Vis, chevilles, équerres de fixation, joints et connecteurs pour un montage sûr. Fournis avec les composants.
Ton système complet individuel
Configure Ton installation PV avec stockage adapté, gratuit et sans engagement
IP66 Protection Class
Extremey robust IP66-rated enclosure enables setup at most installation locations
Seamless Emergency Power
<10 ms to switch seamlessly from grid operation to emergency power operation in case of blackout or planned switch-off
Temperature Resistance
Installed active heating foils protect battery cells from low temperatures down to -25°C - even on very cold Winter days
ESY SUNHOME APP
Die ESY SUNHOME APP ist die perfekte Anwendung, um die volle Kontrolle über die Speicherung von Energie zu behalten. Benutzerfreundliche Einfachheit, höchster Betriebskomfort, gesteigerte Sicherheit und absolute Stabilität des System überzeugen unsere zufriedenen Kunden.
iOS
Android
Spécifications
| Energy Storage | |
|---|---|
| PV maximum input power | 15 kW |
| PV rated input voltage | 600 V |
| PV maximum input voltage | 1.100 V |
| PV input MPPT voltage range | 160 V ~ 1000 V |
| PV maximum input current | 15 A / 15 A |
| PV input maximum short circuit current | 20 A / 20 A |
| MPPTs | 2 |
| Battery Capacity | 50 kWh |
| Battery rated operating voltage | 450 V |
| Battery voltage range | 380 V ~ 560 V |
| Battery protection | BMS / Software / Hardware / Sicherung |
| Battery Voltage | high voltage |
| Output Power Inverter | 10 kW |
| Maximale scheinbare Ausgangsleitung | 10 kVA |
| AC Rated Output Power (Notstrom) | 400 V |
| AC rated output frequency (backup) | 50/60 Hz |
| AC rated output current (backup) | 15 A |
| AC maximum output current (backup) | 15 A |
| AC output switching time (backup) | ≤ 10 ms |
| AC input maximum apparent power (grid) | 15 kVA |
| Type de réseau d’entrée AC | 400 V 3L/N/PE |
| AC maximum input current | 22,8 A |
| AC grid input voltage range | 320 V ~ 480 V |
| AC rated output power (grid) | 10 kW |
| Number of Phases | three phase |
| Autres | |
|---|---|
| Éléments empilables | 6 |
| Propriétés physiques | |
|---|---|
| Poids | 550 kg |
