Acada · Opslagsysteem

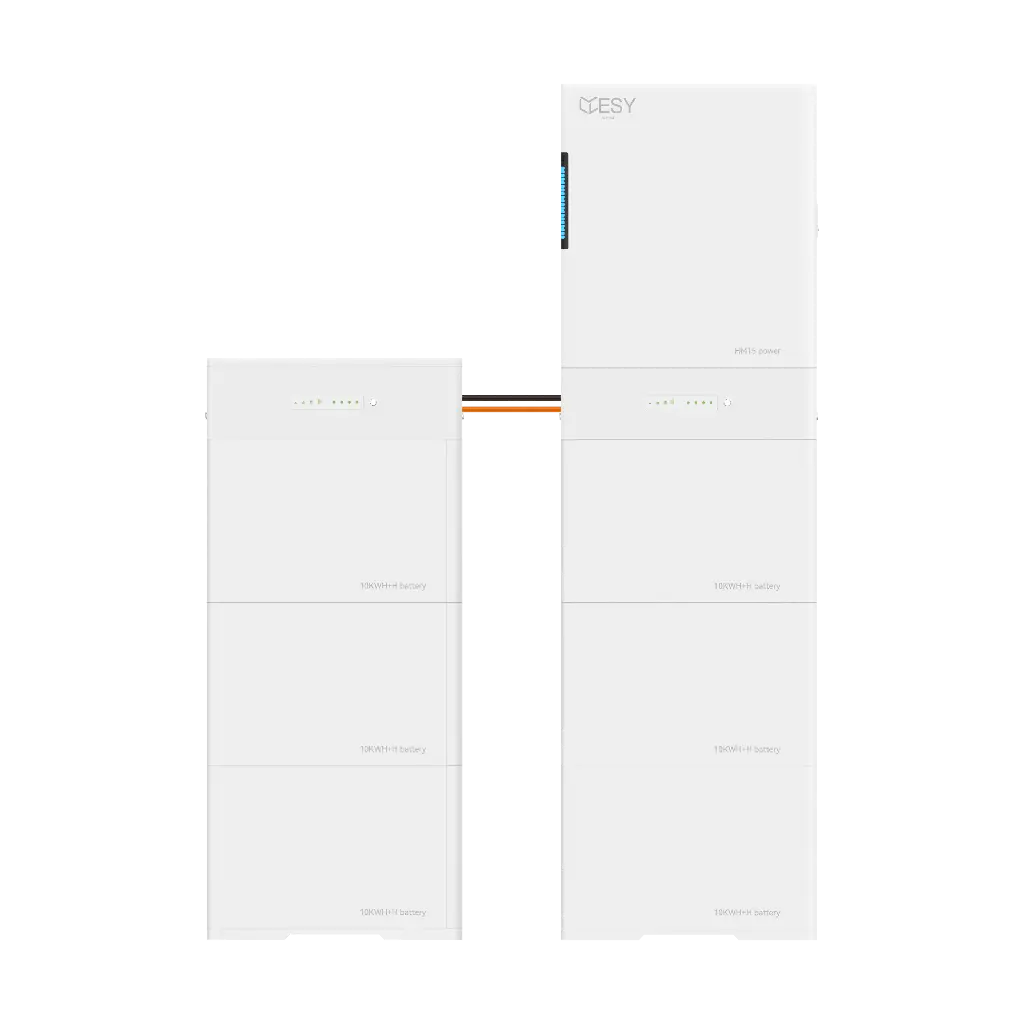

HM15-60 PV-omvormer met 15 kW uitgangsvermogen en 60 kWh batterijopslag, 3 fasen

Opslag
60 kWh
Vermogen
15 kW
Net
three phase
Opbouw
2 torens
Opslagcapaciteit in kWhtot 3 modules per toren
10 20 30
1 toren
40 50 60
2 torens
70 80 90
3 torens
Prijzen voor
27.899,00 €27.899,00 € 27.899,00 €incl. 0 % btw (§ 12 lid 3 Duitse btw-wet), excl. verzendkostenNettoprijs. 0 % btw voor de exploitant van de PV-installatie (§ 12 lid 3 Duitse btw-wet), voor wederverkopers excl. 19 % btw. Excl. verzendkosten.
27.899,00 € incl. btw, excl. verzendkosten
Wanneer geldt 0 % btw?

Het nultarief geldt in Duitsland als je de exploitant van de PV-installatie bent en de installatie een vermogen van maximaal 30 kWp heeft of op of bij een woongebouw is geïnstalleerd (§ 12 lid 3 Duitse btw-wet). In alle andere gevallen, bijvoorbeeld bij wederverkoop, komt er 19 % btw bij.


  • Afmetingen
  • Stapelbare elementen
  • PV maximum input power
  • PV rated input voltage
  • PV maximum input voltage
  • PV input MPPT voltage range
  • PV maximum input current
  • PV input maximum short circuit current
  • MPPTs
  • Battery Capacity
  • Battery rated operating voltage
  • Battery voltage range
  • Battery protection
  • Battery Voltage
  • Output Power Inverter
  • Maximale scheinbare Ausgangsleitung
  • AC Rated Output Power (Notstrom)
  • AC rated output frequency (backup)
  • AC rated output current (backup)
  • AC maximum output current (backup)
  • AC output switching time (backup)
  • AC input maximum apparent power (grid)
  • Type AC-netinvoer
  • AC maximum input current
  • AC grid input voltage range
  • AC rated output power (grid)
  • Number of Phases

Deze combinatie bestaat niet.

Levertijd binnen Duitsland: 5–7 werkdagen (ma–vr) · andere EU-landen en het Verenigd Koninkrijk: 8–12 werkdagen
Aan winkelmandje toevoegen
Toevoegen aan verlanglijst
Offerte aanvragen
Neem contact op
De HM15-serie is de perfecte oplossing voor iedereen die zijn energiekosten wil verlagen en tegelijkertijd milieuvriendelijk wil leven. Dit innovatieve zonne-energiesysteem biedt een efficiënte manier om zonne-energie om te zetten in bruikbare elektrische energie. Met een indrukwekkend uitgangsvermogen van 15 kilowatt en een opslagcapaciteit van 10-90 kilowattuur is de HM15 ideaal voor gebruik in huishoudens en boerderijen die hun elektriciteitskosten duurzaam willen verlagen.

Dankzij zijn compacte ontwerp en moderne uitstraling past de HM15 harmonieus in elke omgeving. De hoogwaardige afwerking en duurzame materialen garanderen een lange levensduur en betrouwbaarheid. De eenvoudige installatie stelt u in staat om het systeem snel en probleemloos in gebruik te nemen.

De HM15 is niet alleen krachtig, maar ook uiterst gebruiksvriendelijk. Met een intelligente regeling kunt u het energieverbruik in uw huis optimaliseren en de opgewekte stroom efficiënt gebruiken. Bovendien is het systeem uitgerust met verschillende veiligheidsfuncties die een veilige werking waarborgen.

Kies voor hernieuwbare energie en profiteer van de voordelen van de HM15. Verlaag uw elektriciteitskosten, bescherm het milieu en geniet van de onafhankelijkheid van stijgende energieprijzen. Investeer in de toekomst – met de HM15!

Product is op basis van §12 lid 3 UstG vrijgesteld van btw, mits aan de voorwaarden van de wetgever is voldaan. Neem contact met ons op.


Uitbreidbaar

Begin klein. Breid later uit.

102030405060708090kWh

1 toren, 1 batterijmodule1 toren, 2 batterijmodules1 toren, 3 batterijmodules2 torens, 4 batterijmodules2 torens, 5 batterijmodules2 torens, 6 batterijmodules3 torens, 7 batterijmodules3 torens, 8 batterijmodules3 torens, 9 batterijmodules

Opslagcapaciteit in kWh

1 toren
2 torens
3 torens

Scrol verder of tik op een capaciteit.

De opslag groeit in stappen van 10 kWh. Een toren draagt tot drie batterijmodules. Met drie volle torens kom je op 90 kWh.

Modulair

Alles in één toren. Modulair uitbreidbaar.

Omvormer, verdeelkast en tot drie batterijmodules zitten op elkaar. Heeft je huis later meer opslag nodig, dan komt er een module bij.

Design

Mooi van elke kant.

Scrol verder, dan draait hij één keer helemaal rond.

Omvormer HM15 van alle kantenBatterijmodule 10 kWh van alle kanten
Opslagsysteem HM15-30 van alle kanten

Uitrusting

Er zit meer in dan je ziet.

Opslagsysteem HM15 met 30 kWh, van links gezien
Opslagsysteem HM15 met 30 kWh, van voren gezien
Opslagsysteem HM15 met 30 kWh, van rechts gezien

Laadniveau in één oogopslag

20 segmenten van elk 5 procent tonen de laadtoestand van de batterij of het actuele vermogen. Het symbool onderaan laat zien welke van de twee weergaven actief is.

Klaar voor de volgende toren

Links en rechts op de verdeelkast zitten de stroom- en communicatieaansluitingen voor extra batterijtorens.

Elke status direct herkenbaar

Vijf indicatoren op de verdeelkast melden laadtoestand, alarm, werking, laden en ontladen. Ernaast zit de aan/uit-schakelaar.

Gestoken, niet bedraad

Elke batterijmodule slaat 10 kWh op. Een toren draagt tot drie modules, verbonden via stekkerverbindingen boven en onder.

Alle aansluitingen achter één afsluitbare deur

Rechts op de omvormer, achter een afsluitbare deur, zitten de PV-schakelaar en de aansluitingen voor drie strings op twee MPP-trackers, voor net, noodstroom en generator. Daarnaast zijn er aansluitingen voor wifi, meter en communicatie.

Met één handeling veilig losgekoppeld

Rechts op de verdeelkast zit de DC-schakelaar. Die koppelt de batterijen van de toren los van het systeem.

Opslagsysteem HM15 met brandende lichtbalk

Noodstroom

Je noodstroomgroep blijft werken.

≤ 10 msOmschakeltijd naar noodstroom

Valt het net uit, dan schakelt het systeem binnen 10 ms over op noodstroom en voedt het de apparaten op je noodstroomgroep.

Noodstroomgroep of het hele huis?

Noodstroomgroep

Geselecteerde groepen. Het systeem schakelt automatisch binnen 10 ms om, zonder dat je iets hoeft te doen. De apparaten op je noodstroomgroep blijven werken, met tot 15 kW.

Het hele huis

Met een omschakelaar zet je het hele huis met de hand over op het opslagsysteem. Dan werken alle groepen, zolang ze samen niet meer dan 15 kW vragen.

Meer over het verschil op onze blog

Opslagsysteem HM15-30 in een kelderruimte naast de meterkast en verwarmingsbuizen, op 40 mm van de muur en vastgezet met muurbeugels

Plaatsing

Kelder, garage of buitenmuur.

Het opslagsysteem staat op de vloer en wordt bovenaan aan de muur vastgezet. In de garage heeft het afstand tot brandbare spullen nodig, buiten een plek zonder direct zonlicht.

IP66

Stofdicht en beschermd tegen krachtige waterstralen.

−20 tot 55 °C

Met batterijen werkt het systeem binnen dit temperatuurbereik.

Veel vermogen. Nauwelijks te horen.

15 kW

Omvormer, 3-fasig

98,2%

maximaal rendement van PV naar net

≤ 10 ms

Omschakeltijd naar noodstroom

≤ 45 dB

Geluidsniveau op 1 m afstand

Leveringsomvang

Deze componenten zijn bij dit systeem inbegrepen.

Jouw individueel compleet systeem

Configureer jouw PV-installatie met passende opslag, gratis en vrijblijvend

PV-installatie met opslag configureren

Stel jouw fotovoltaïsche installatie samen met passende batterijopslag, individueel berekend op basis van locatie, dakoppervlak en verbruik.

Nu configureren
Opslag toevoegen

Heb je al een PV-installatie? Vind de passende batterijopslag, afgestemd op jouw bestaande installatie en jouw behoefte.

Opslag vinden

Technische Daten


Batterie Typ

IFpP

Zyklen

>3.000 Zyklen 25°C

Effizienz Konversion

98,2 %

Effizienz MPPT

99,9 %

Montage

Stapeln, stehend

Kommunikation

WiFi / Bluetooth / 4G

APP Support

iOS / Android / Web

Kühlung

Luftkühlung

Betriebstemperatur

-25°C  ~ +60°C

Feuchtigkeit

0 % ~ 100 % relative Luftfeuchtigkeit

Lautstärke

≤ 45 dB

Schutz

IP66

Herstellergarantie

10 Jahre


PV Input


Max. Input Power

30 kW

Rated Input Voltage

650 Vd.c.

Max. Input Voltage

1.000 Vd.c.

MPPT Voltage Range

160 Vd.c. ~ 1.000 Vd.c.

PV Max. Input Current

16 Ad.c. / 32 Ad.c.

Max. Short Circuit Current

24 Ad.c. / 48 Ad.c.

MPPT​

2


Backup (AC Output)


Rated Output Power

20 kW

Max. Apparent Output Power

20 kVA

Rated Output Voltage

400 Va.c. 3L/N/PE

Rated Output Current

29.0 Aa.c.

Max. Output Current

29.0 Aa.c.

Rated Output Frequency

50/60 Hz

Current Harmonics

≤ 3% (Linear Load)

Switching Time

≤ 10 ms


Battery


Rated Operating Voltage

450 Vd.c.

Voltage Range

380 Vd.c. ~ 560 Vd.c.

Protection

BMS / Software / Hardware / Fuse

Protection


Anti-islanding Protection

Yes

PV Reverse Polarity Protection

Yes

Insulation Resistance Detection

Yes

Residual Current Detection

Yes

Output Overcurrent Protection

Yes

Output Short Circuit Protection

Yes

Battery Reverse Polarity Protection

Yes


AC Input (Grid)


Max. Input Apparent Power

30 kVA

Grid Type

400 Va.c. 3L/N/PE

Max. Input Current

40 Aa.c.

Input Voltage Range

320 Va.c. ~ 480 Va.c.

Input Frequency Range

50/60 Hz


AC Output (Grid)


Rated Output Power

20 kW

Max. Output Apparent Power

22 kVA

Rated Output Voltage

400 Va.c 3L/N/PE

Rated Output Current

29.0 Aa.c.

Max. Output Current

31.8 Aa.c.

Rated Output Frequency

50/60 Hz

Current Harmonics

≤ 3% (@Rated Power)

Power Factor Range

0.8 leading ~ 0.8 lagging


ESY SUNHOME APP

Die ESY SUNHOME APP ist die perfekte Anwendung, um die volle Kontrolle über die Speicherung von Energie zu behalten. Benutzerfreundliche Einfachheit, höchster Betriebskomfort, gesteigerte Sicherheit und absolute Stabilität des System überzeugen unsere zufriedenen Kunden.

iOS

Android

Specificaties

Energy Storage
PV maximum input power 22,5 kWh
PV rated input voltage 600 V
PV maximum input voltage 1.100 V
PV input MPPT voltage range 160 V ~ 1000 V
PV maximum input current 15 A / 30 A
PV input maximum short circuit current 20 A / 40 A
MPPTs 2
Battery Capacity 60 kWh
Battery rated operating voltage 450 V
Battery voltage range 380 V ~ 560 V
Battery protection BMS / Software / Hardware / Sicherung
Battery Voltage high voltage
Output Power Inverter 15 kW
Maximale scheinbare Ausgangsleitung 15 kVA
AC Rated Output Power (Notstrom) 400 V
AC rated output frequency (backup) 50/60 Hz
AC rated output current (backup) 22,8 kW
AC maximum output current (backup) 22,8 A
AC output switching time (backup) ≤ 10 ms
AC input maximum apparent power (grid) 22.5 kVA
Type AC-netinvoer 400 V 3L/N/PE
AC maximum input current 32.6 A
AC grid input voltage range 320 V ~ 480 V
AC rated output power (grid) 15 kW
Number of Phases three phase
Andere
Afmetingen (660 x 270 x 2098 mm) + (660 x 270 x 1408 mm)
Stapelbare elementen 7
Fysieke eigenschappen
Gewicht 650 kg
