Acada · Sistema de armazenamento

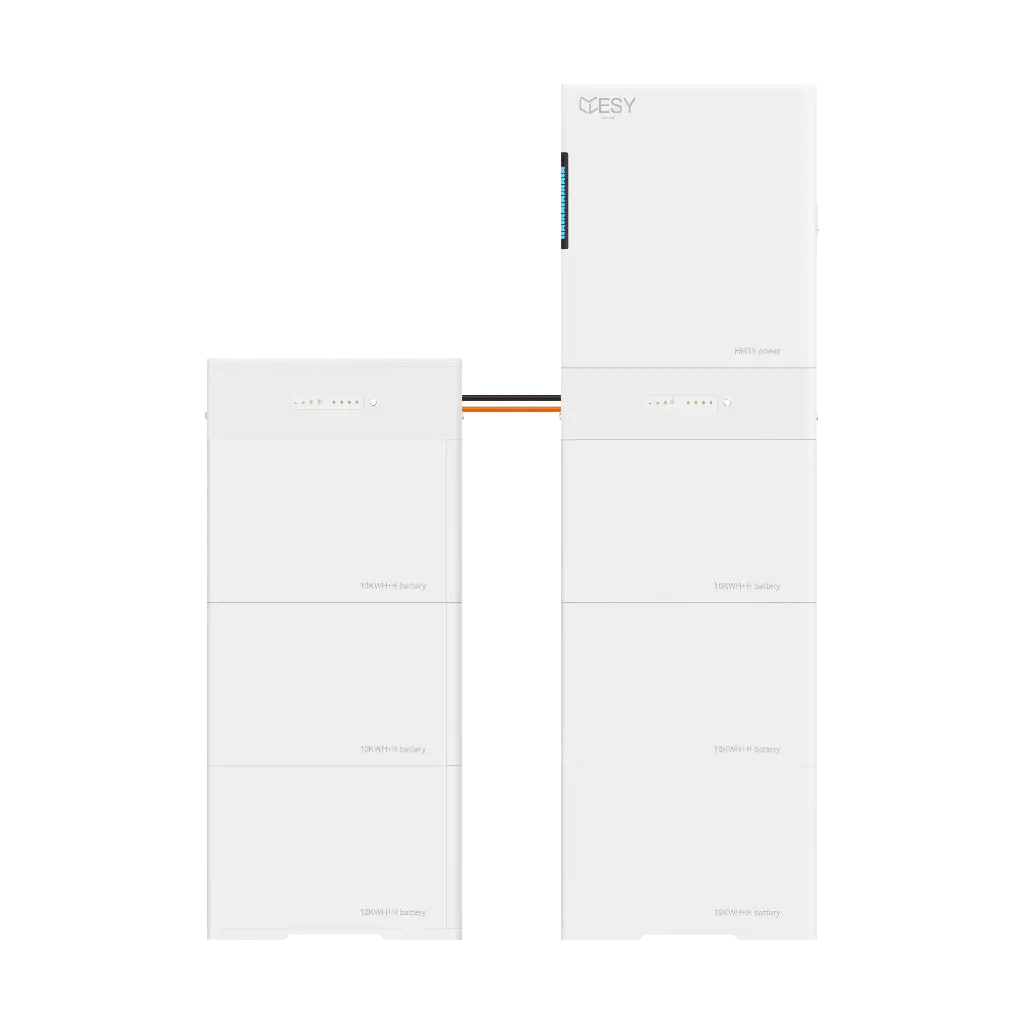

HM15-60 Inversor fotovoltaico com potência de saída de 15 kW e armazenamento de bateria de 60 kWh, 3 fases
- Armazenamento
- 60 kWh
- Potência
- 15 kW
- Rede
- three phase
- Configuração
- 2 torres
Expansível
Começa pequeno. Amplia depois.
102030405060708090kWh
1 torre, 1 módulo de bateria1 torre, 2 módulos de bateria1 torre, 3 módulos de bateria2 torres, 4 módulos de bateria2 torres, 5 módulos de bateria2 torres, 6 módulos de bateria3 torres, 7 módulos de bateria3 torres, 8 módulos de bateria3 torres, 9 módulos de bateria
Capacidade em kWh
Continua a deslizar ou toca numa capacidade.
O armazenamento cresce em passos de 10 kWh. Uma torre suporta até três módulos de bateria. Com três torres completas chegas aos 90 kWh.
Modular
Tudo numa só torre. Modular e expansível.
Inversor, caixa de distribuição e até três módulos de bateria ficam uns sobre os outros. Se a tua casa precisar de mais armazenamento mais tarde, junta-se um módulo.
Design
Bonito de todos os lados.
Continua a deslizar e ele dá uma volta completa.
Equipamento
Mais do que se vê.
Nível de carga num relance
20 segmentos de 5 % cada mostram o estado de carga da bateria ou a potência atual. O símbolo na parte de baixo indica qual das duas indicações está ativa.
Pronto para a próxima torre
À esquerda e à direita da caixa de distribuição ficam as ligações de potência e comunicação para mais torres de baterias.
Cada estado visível de imediato
Cinco indicadores na caixa de distribuição mostram o estado de carga, alarme, funcionamento, carga e descarga. Ao lado fica o botão de ligar e desligar.
Encaixado, não cablado
Cada módulo de bateria armazena 10 kWh. Uma torre suporta até três módulos, ligados por conectores em cima e em baixo.
Todas as ligações atrás de uma porta com fechadura
Do lado direito do inversor, atrás de uma porta com fechadura, ficam o interruptor PV e as ligações para três strings em dois seguidores MPP, para rede, energia de emergência e gerador. A isto juntam-se as ligações para Wi-Fi, contador e comunicação.
Desligado em segurança com um só gesto
O interruptor DC fica do lado direito da caixa de distribuição. Separa do sistema as baterias da torre.
Energia de emergência
O teu circuito de emergência continua a funcionar.
≤ 10 msTempo de comutação para energia de emergência
Se a rede falhar, o sistema passa para o modo de emergência em 10 ms, no máximo, e alimenta o teu circuito de emergência.
Circuito de emergência ou a casa toda?
Circuito de emergência
Circuitos selecionados. O sistema comuta automaticamente em 10 ms, no máximo, sem que tenhas de fazer nada. Os aparelhos do teu circuito de emergência continuam a funcionar, com até 15 kW.
A casa toda
Com um comutador de carga passas manualmente a casa toda para o sistema de armazenamento. Assim funcionam todos os circuitos, desde que juntos não consumam mais de 15 kW.
Instalação
Cave, garagem ou parede exterior.
O sistema de armazenamento assenta no chão e é fixado à parede em cima. Na garagem precisa de distância de materiais inflamáveis. No exterior, de um local sem sol direto.
Estanque à poeira e protegido contra jatos de água potentes.
Com baterias, o sistema funciona nesta gama de temperaturas.
Muita potência. Quase não se ouve.
Inversor, trifásico
rendimento máximo do FV para a rede
Tempo de comutação para energia de emergência
Nível de ruído a 1 m de distância
Conteúdo da entrega
Estes componentes estão incluídos neste sistema.
-
-
-
6 × Módulo de bateria HV de 10 kWh para sistemas HM10-H, HM15 e HM20
-
2 × Placa de montagem no chão para sistemas HM10-H, HM15 e HM20
-
1 × Conjunto de cabos de ligação para sistemas HM10-H, HM15 e HM20
-
1 × Tampa da caixa de distribuição para sistemas HM10-H, HM15 e HM20
-
1 × Medidor inteligente (trifásico, 9 terminais) para a série HM
-
incl. Material de montagem
Parafusos, buchas, cantoneiras de fixação, vedantes e conectores para uma montagem segura. Fornecidos com os componentes.
O Teu sistema completo individual
Configura a Tua instalação FV com armazenamento adequado, gratuito e sem compromisso
Technische Daten
Batterie Typ | IFpP |
Zyklen | >3.000 Zyklen 25°C |
Effizienz Konversion | 98,2 % |
Effizienz MPPT | 99,9 % |
Montage | Stapeln, stehend |
Kommunikation | WiFi / Bluetooth / 4G |
APP Support | iOS / Android / Web |
Kühlung | Luftkühlung |
Betriebstemperatur | -25°C ~ +60°C |
Feuchtigkeit | 0 % ~ 100 % relative Luftfeuchtigkeit |
Lautstärke | ≤ 45 dB |
Schutz | IP66 |
Herstellergarantie | 10 Jahre |
PV Input | |
Max. Input Power | 30 kW |
Rated Input Voltage | 650 Vd.c. |
Max. Input Voltage | 1.000 Vd.c. |
MPPT Voltage Range | 160 Vd.c. ~ 1.000 Vd.c. |
PV Max. Input Current | 16 Ad.c. / 32 Ad.c. |
Max. Short Circuit Current | 24 Ad.c. / 48 Ad.c. |
MPPT | 2 |
Backup (AC Output) | |
Rated Output Power | 20 kW |
Max. Apparent Output Power | 20 kVA |
Rated Output Voltage | 400 Va.c. 3L/N/PE |
Rated Output Current | 29.0 Aa.c. |
Max. Output Current | 29.0 Aa.c. |
Rated Output Frequency | 50/60 Hz |
Current Harmonics | ≤ 3% (Linear Load) |
Switching Time | ≤ 10 ms |
Battery | |
Rated Operating Voltage | 450 Vd.c. |
Voltage Range | 380 Vd.c. ~ 560 Vd.c. |
Protection | BMS / Software / Hardware / Fuse |
Protection | |
Anti-islanding Protection | Yes |
PV Reverse Polarity Protection | Yes |
Insulation Resistance Detection | Yes |
Residual Current Detection | Yes |
Output Overcurrent Protection | Yes |
Output Short Circuit Protection | Yes |
Battery Reverse Polarity Protection | Yes |
AC Input (Grid) | |
Max. Input Apparent Power | 30 kVA |
Grid Type | 400 Va.c. 3L/N/PE |
Max. Input Current | 40 Aa.c. |
Input Voltage Range | 320 Va.c. ~ 480 Va.c. |
Input Frequency Range | 50/60 Hz |
AC Output (Grid) | |
Rated Output Power | 20 kW |
Max. Output Apparent Power | 22 kVA |
Rated Output Voltage | 400 Va.c 3L/N/PE |
Rated Output Current | 29.0 Aa.c. |
Max. Output Current | 31.8 Aa.c. |
Rated Output Frequency | 50/60 Hz |
Current Harmonics | ≤ 3% (@Rated Power) |
Power Factor Range | 0.8 leading ~ 0.8 lagging |
ESY SUNHOME APP
Die ESY SUNHOME APP ist die perfekte Anwendung, um die volle Kontrolle über die Speicherung von Energie zu behalten. Benutzerfreundliche Einfachheit, höchster Betriebskomfort, gesteigerte Sicherheit und absolute Stabilität des System überzeugen unsere zufriedenen Kunden.
iOS
Android
Especificações
| Energy Storage | |
|---|---|
| PV maximum input power | 22,5 kWh |
| PV rated input voltage | 600 V |
| PV maximum input voltage | 1.100 V |
| PV input MPPT voltage range | 160 V ~ 1000 V |
| PV maximum input current | 15 A / 30 A |
| PV input maximum short circuit current | 20 A / 40 A |
| MPPTs | 2 |
| Battery Capacity | 60 kWh |
| Battery rated operating voltage | 450 V |
| Battery voltage range | 380 V ~ 560 V |
| Battery protection | BMS / Software / Hardware / Sicherung |
| Battery Voltage | high voltage |
| Output Power Inverter | 15 kW |
| Maximale scheinbare Ausgangsleitung | 15 kVA |
| AC Rated Output Power (Notstrom) | 400 V |
| AC rated output frequency (backup) | 50/60 Hz |
| AC rated output current (backup) | 22,8 kW |
| AC maximum output current (backup) | 22,8 A |
| AC output switching time (backup) | ≤ 10 ms |
| AC input maximum apparent power (grid) | 22.5 kVA |
| Tipo de rede de entrada AC | 400 V 3L/N/PE |
| AC maximum input current | 32.6 A |
| AC grid input voltage range | 320 V ~ 480 V |
| AC rated output power (grid) | 15 kW |
| Number of Phases | three phase |
| Outros | |
|---|---|
| Dimensões | (660 x 270 x 2098 mm) + (660 x 270 x 1408 mm) |
| Elementos empilháveis | 7 |
| Propriedades físicas | |
|---|---|
| Peso | 650 kg |
